礦漿流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LDE
- 測量范圍：0.028～205258m3/h
- 精度等級：0.5級、1.0級
- 公稱通徑：DN10～DN2200
- 適用介質：污水、導電液體
- 工作壓力：1.6～6.3MPa
- 工作溫度：-20～+200℃
- 供電方式：220V 24V 鋰電池
- 訂貨號：JZCXQPWEU102
礦漿流量計產品描述
電磁流量計適用于測量幾乎所有電傳導液體，以及泥、礦漿和泥漿的流量測量。前提是被測介質至少要有某個*小電導率。 溫度、壓力、粘度和密度對測量結果沒有影響。只要選擇適當?shù)墓艿酪r里材料與電極材料，也可以用來測量腐蝕性介質。介質中的固體顆粒不會影響測量結果。
流量傳感器與智能轉換器整體地或者分離地組成一個完整的流量計。
礦漿流量計產品特點
流量的測量是應用電磁原理在水的密閉回路中完成的，與超聲波式相比，精度更高。重要屬性如下：
1）無活動部件，不存在磨損
2）流程的測量范圍是1：100
3）無澄清段或流量加強裝置
4）應用于測量各種導電液體的流速
5）測量結果不受溫度、壓力、粘度和密度等物理特性影響
6）強耐腐蝕，耐磨損能力
7）可測量正向/反向流量
8）大液晶屏，人性化操作介面，使用簡單
9）持久EEPROM，用于掉電時保存配置參數與測量資料
10）支持MODBUS/HART通信協議
11）寬工作電壓范圍
12）自我診斷

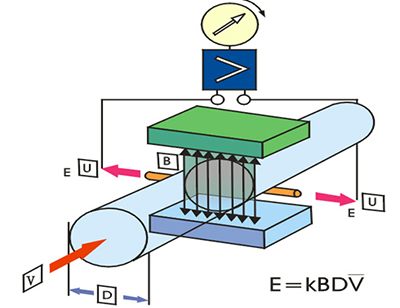

礦漿流量計工作原理
電磁流量計的流量測量原理基于法拉*電磁感應定律：當導電液體流過圍在磁場中的測量管時，在與流向和磁場二者相垂直的方向就會產生與平均流速成正比的感應電動勢。流量計由傳感器和轉換器二部分組成。轉換器傳輸勵磁電流到傳感器內部的線圈，從而在傳感器測量管內產生磁場，然后流過測量管的導電液體因切割磁力線而產生感應電動勢，而固定在測量管管壁二側的電極接收并通過信號電纜將該感應電動勢傳輸給轉換器，轉換器將信號進行濾波、放大、運算、變換后，得出被測介質的流量值。*后，轉換器輸出與流量測量值成正比的標準電流信號或頻率信號。
礦漿流量計技術規格
顯示 ：多達8位元液晶顯示，實時時鐘顯示各種流量資料，可選m3或L顯示單位
結構 ： 嵌入式類型設計，一體或分體式類型
測量介質：液體或固液二相流體，電導率>0.5μ/cm2
測量范圍：0.05m/s～12m/s
測量精度：在0.1m/s～10m/s范圍之間精度為0.5%
液體流量計口徑：6mm~2000 mm
公稱壓力：PN6， PN10，PN16，PN25,PN40，PN63，PN100，PN160，PN250,PN420等可選
輸出信號：4~20mA或頻率
通信：RS485，支持MODBUS通信協議（非標配）、 支持HART通信協議（可選）
連接： 口徑DN6~DN2000為法蘭連接
連接標準：適用于各種管道法蘭標準（例如：BS EN1092-1）
產品標準：精度要求符合EN1434-1：2003標準
CE認證：根據 LVD 2006/95/EC，及 EMC 2004/108/EC
EN 61326-1：2006輻射標準 (申明符合 BS EN50081-1)
EN 61326-1：2006抗干擾性標準 (申明符合 BS EN50082-1)
EN 61010-1：2001，安全*一部份：一般要求
防護等級：一體式時為IP65，分體式時為IP67或IP68（可選）
供電電源：AC86～220V或者DC24V（可選）
環境溫度：5~55℃
環境濕度：<85 % r.h (非冷凝)
礦漿流量計電極材質的選擇
1）不銹鋼316L電極：適用于工業用水、生活用水、污水等弱腐蝕性的介質及中性溶液和碳酸、醋酸等弱酸。
2）鈦電極：耐海水、各種氯化物和次氯酸鹽及各種氫氧化物的腐蝕。
3）哈氏合金C電極：耐氧化性酸，如硝酸、混酸、鉻酸與硫酸的混合物；也耐氧化性的鹽類貨其他氧化劑的環境的腐蝕；對海水、堿溶液、氧化物溶液有良好的耐腐蝕性。
4）哈氏合金B(yǎng)電極：對硫酸、磷酸、氫氟酸等非氧化性酸、堿、鹽有良好的抗腐蝕性。
5）鉭電極：除了氫氟酸之外，幾乎能耐一切化學介質的腐蝕。因其價格昂貴，僅用于鹽酸及濃硫酸。
6）碳化鎢電極：具有優異的耐磨性能，專用于泥漿、紙漿等磨損型介質。
礦漿流量計襯里材質的選擇
1）氯丁橡膠襯里：耐一般低濃度酸堿鹽的腐蝕；工作溫度0-70℃；適用于：工業用水、污水、低濃度酸堿鹽溶液；按要求*大可達95℃。
2）聚全氟已丙烯襯里：耐熱、耐腐蝕性能好，機械強度高，抗磨損性能好，清理表面時不容易損壞內襯；工作溫度：-20-+180℃；適用于除砂漿等強磨損性介質外的所有立體，可以被用于像飲用水場所的衛生要求，按要求*大可達180℃；適用于管道口徑DN6-400mm。
3）聚四氟乙烯襯里：幾乎可以抵抗所有化學介質的腐蝕，耐磨損性較好；工作溫度-40-+180℃；不能用于負壓管道及磨損性較強的流體。適用于管道口徑DN25-DN1000mm。
礦漿流量計口徑及流量對照表
礦漿流量計口徑及流量對照表
礦漿流量計的安裝
1）環境條件
電磁流量計，特別是帶智能液晶顯示屏幕的流量計，安裝位置應該盡量避免陽光直射，環境溫度要在5℃～55℃之間。
2）避開強干擾源
要選擇無強電磁場輻射的場所安裝流量計，避開例如電動機、變壓器、變頻器等一些容易引致電磁干擾的設備。流量計的測量原理基于法拉*電磁感應定律，它產生的原始信號非常微弱，不足毫伏。如果流量計附近有強電磁場輻射，將會影響測量的精確度，甚至無法正常工作。
3）直管段長度
注意盡量避開渦流產生部件，如各種閥門、彎頭、旁路等，盡量延長流量計上下游直管段，必要時安裝整流管，確保流量計的上游直管段必須為5個DN(測量管徑)以上，下游保證在2個DN以上。
礦漿流量計選型須知
1、實際*高工作壓力必須小于電磁流量計的額定工作壓力；
2、*低工作溫度和*高工作溫度必須符合流量計規定的溫度要求（詳見內襯材料表）；
3、從經濟性考慮，可以選擇適當流速所對應的口徑的電磁流量計，相對減少投資（見流量范圍表）；
4、根據測量的目的、功能來合理選擇相應的精度等級；
5、根據介質的腐蝕性、磨損性和溫度來選擇流量計的內襯材料；
6、根據安裝場合的要求及環境，來合理選擇使用一體型電磁流量計還是分體式電磁流量計。
具體如下表：
